| Место происхождения: | Нинбо Китай (материк) |
| Фирменное наименование: | FLUIDAC or OEM |
| Сертификация: | ISO9001 |
| Номер модели: | CRA1S-63-90 |
| Количество мин заказа: | 5 Piece |
|---|---|
| Цена: | USD10-- |
| Упаковывая детали: | Коробки, коробки, деревянные случаи, паллеты |
| Время доставки: | Не познее 20 дней после получать компенсацию или залемь |
| Условия оплаты: | Депозит TT Advance/30%, 70% экземпляром представляет счет oflading, западное соединение, PayPal |
| Поставка способности: | 5000 штук в месяц |
| Размер скважины: | 30mm-100mm | Картина движения: | Двойное действие |
|---|---|---|---|
| Ряд рабочего давения: | 0.1~1.0MPa | Выносливость давления: | 1.5MPa |
| Название продукта: | Пневматический цилиндр воздуха | Средство деятельности: | Фильтрованный обжатый воздух |
| Высокий свет: | линейный привод,Баллон |
||

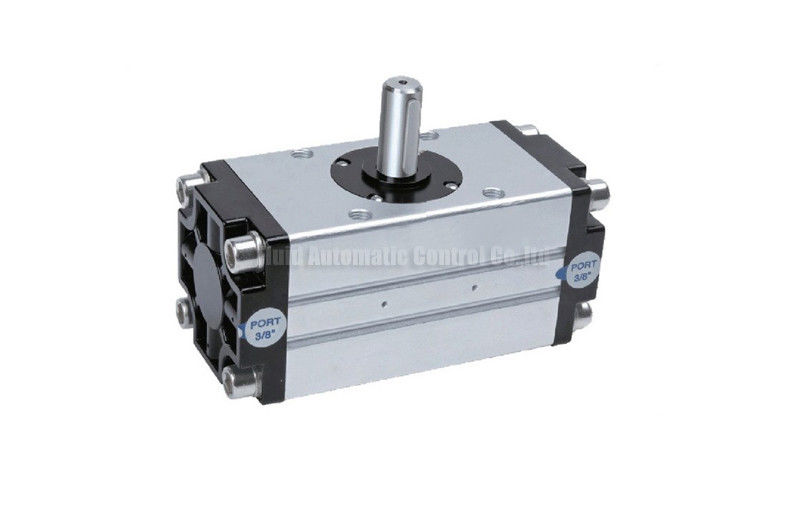

цилиндр воздуха роторного механизма реечной передачи 30mm пневматический, вращая угол 180°
Тип размер высверливания валка 30mm-100mm воздуха роторного механизма реечной передачи компакта CRA1 двойной действующий пневматический например CRA1S-63-90 SMC с воздушной подушкой
Быстрая деталь:
* роторный цилиндр SMC воздуха механизма реечной передачи CRA1 equvalent
* легкая установка для workpiece разнообразия
* двойной вал и одиночный вал для варианта
* вращая угол 90°and 180°for дискретный
* большой вращая вращающий момент для силы выхода
* резиновый валик держать движение ровный, воздушная подушка доступная для варианта.
* с самосмазочным подшипником, смазкой свободной
* размер скважины 30mm, 50mm, 63mm, 80mm, 100mm
Спецификации:
|
ПРИКАЗЫВАЯ КОД |
|||
|
CRA1 |
S |
63 |
90 |
|
CRA1: Тип механизма реечной передачи без магнита |
S: Одиночный вал |
Размер скважины |
Вращая угол |
|
30:30 mm |
90: 90° |
||
|
50:50 mm |
|||
|
CDRA1: Тип механизма реечной передачи с магнитом |
W: Двойной вал |
63:63 mm |
180:180° |
|
80:80 mm |
|||
|
100:100mm |
|||
|
СПЕЦИФИКАЦИЯ |
|||||
|
Размер скважины (mm) |
30 |
50 |
63 |
80 |
100 |
|
Средство деятельности |
Фильтрованный обжатый воздух |
||||
|
Картина движения |
Двойное действие |
||||
|
Выносливость давления |
1.5MPa |
||||
|
Ряд рабочего давения |
0.1~1.0MPa |
||||
|
Температура окружающей среды |
0~60ºC |
||||
|
Отрицательная реакция |
В пределах 1° |
||||
|
Вращая допуск по углу |
0/+4° |
||||
|
Вращающий момент выхода (N.m) |
1,9 |
9,3 |
17 |
32 |
74 |
|
Позволяемая сила (без воздушной подушки) |
0,01 |
0,05 |
0,12 |
0,16 |
0,54 |
|
Позволяемая сила (С воздушной подушкой) |
|
0,98 |
1,5 |
2,0 |
2,9 |
|
Вращая диапазон времени (степень Min/90) |
0.2~1 |
0.2~2 |
0.2~3 |
0.2~4 |
0.2~5 |
|
Гаван размер |
M5X0.8 |
Rc1/8 |
Rc1/8 |
Rc1/4 |
Rc3/8 |
|
Модель |
Порт размер |
|
B |
C |
D |
DD |
F |
H |
J |
K |
S |
U |
W |
БА |
BB |
CA* |
CB* |
размеры |
||
|
Rc |
(g6) |
(h9) |
b |
ℓ |
||||||||||||||||
|
CRA1S50 |
1/8 |
62 |
48 |
46 |
15 |
25 |
2,5 |
36 |
M8 x 1.25Depth 8 |
5 |
(177) 144 |
98 |
17 |
17 |
8,5 |
8,5 |
13 |
5 |
0 |
25 |
|
-0,030 |
||||||||||||||||||||
|
CRA1S63 |
1/8 |
76 |
60 |
57 |
17 |
30 |
2,5 |
41 |
M10x 1.5Depth12 |
5 |
(201,5) 163 |
117 |
19,5 |
20 |
10 |
10 |
14 |
6 |
0 |
30 |
|
-0,03 |
||||||||||||||||||||
|
CRA1S80 |
1/4 |
92 |
72 |
70 |
20 |
35 |
3 |
50 |
M12hx 1,75 Depth13 |
5 |
(230) 186 |
142 |
22,5 |
23,5 |
12 |
12 |
18 |
6 |
0 |
40 |
|
-0,03 |
||||||||||||||||||||
|
CRA1S100 |
3/8 |
112 |
85 |
85 |
25 |
40 |
4 |
60 |
M12 x 1,75 Depth14 |
5 |
(311) 245 |
172 |
28 |
25 |
12,5 |
12,5 |
18 |
8 |
0 |
45 |
|
-0,036 |
||||||||||||||||||||
|
Модель |
D (g6) |
G |
M |
N |
UU |
L |
|
CRA1W50 |
15 |
11 |
20 |
15 |
118 |
14 |
|
CRA1W63 |
17 |
13 |
22 |
17 |
139 |
16 |
|
CRA1W80 |
20 |
15 |
25 |
20 |
167 |
19 |
|
CRA1W100 |
25 |
19 |
30 |
25 |
202 |
24 |
Пневматический цилиндр, цилиндр воздуха, цилиндр воздуха механизма реечной передачи
